CSVファイルのエクスポート¶

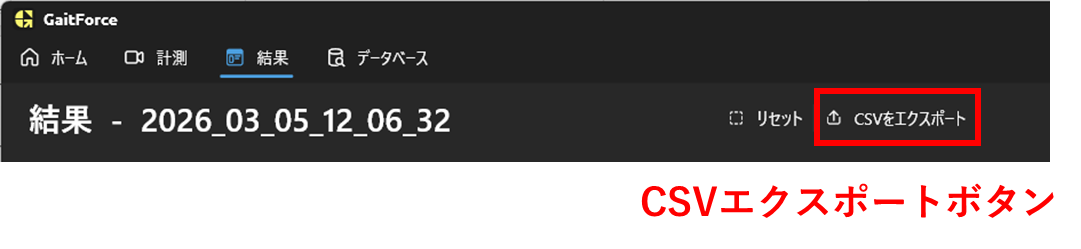

解析結果の画面の右上の「CSVエクスポート」ボタンをクリックすると、開いている解析結果の時系列CSVファイルを保存することができます。
出力される項目¶
保存されるCSVファイルには、下記の時系列データが保存されています。
- 床反力（X, Y, Z成分）[N]
- 股関節角度（X, Y, Z）[deg]
- 膝関節角度（X, Y, Z）[deg]
- 足関節角度（X, Y, Z）[deg]
- 股関節モーメント（X, Y, Z）[Nm]
- 膝関節モーメント（X, Y, Z）[Nm]
- 足関節モーメント（X, Y, Z）[Nm]
- 左右の足の接触状態（
RContactState、LContactStateの列に含まれています。0 は離地、1 は接地状態を表します）
座標系にご注意ください
CSVの座標系は X が側方、Y が前後方向、Z が垂直方向に対応しています。 これは解析結果の表示画面での3Dビューの座標系とは異なります。
各指標の符号¶
関節角度の符号¶
| 正方向 (+) | 負方向 (−) | |
|---|---|---|
| 右 屈曲伸展 | 屈曲/背屈、X+ | 伸展/底屈、X− |
| 左 屈曲伸展 | 屈曲/背屈、X+ | 伸展/底屈、X− |
| 右 内転外転 | 内転、Y+ | 外転、Y− |
| 左 内転外転 | 内転、Y+ | 外転、Y− |
| 右 内旋外旋 | 内旋、Z+ | 外旋、Z− |
| 左 内旋外旋 | 内旋、Z+ | 外旋、Z− |
関節モーメントの符号¶
| 正方向 (+) | 負方向 (−) | |
|---|---|---|
| 右 屈曲伸展 | 伸展/底屈、X+ | 屈曲/背屈、X− |
| 左 屈曲伸展 | 伸展/底屈、X+ | 伸展/底屈、X− |
| 右 内転外転 | 外転、Y+ | 内転、Y− |
| 左 内転外転 | 外転、Y+ | 内転、Y− |
| 右 内旋外旋 | 外旋、Z+ | 内旋、Z− |
| 左 内旋外旋 | 外旋、Z+ | 内旋、Z− |
床反力の符号¶
| 正方向 (+) | 負方向 (−) | |
|---|---|---|
| 右 床反力（内側外側） | 外側（右手方向）、X+ | 内側（左手方向）、X− |
| 左 床反力（内側外側） | 内側（右手方向）、X+ | 外側（左手方向）、X− |
| 右 床反力（前方後方） | 前方、Y+ | 後方、Y− |
| 左 床反力（前方後方） | 前方、Y+ | 後方、Y− |
| 右 床反力（上側下側） | 上方、Z+ | 下方、Z− |
| 左 床反力（上側下側） | 上方、Z+ | 下方、Z− |
